Chimie: La verrerie au laboratoire de Chimie
Le matériel

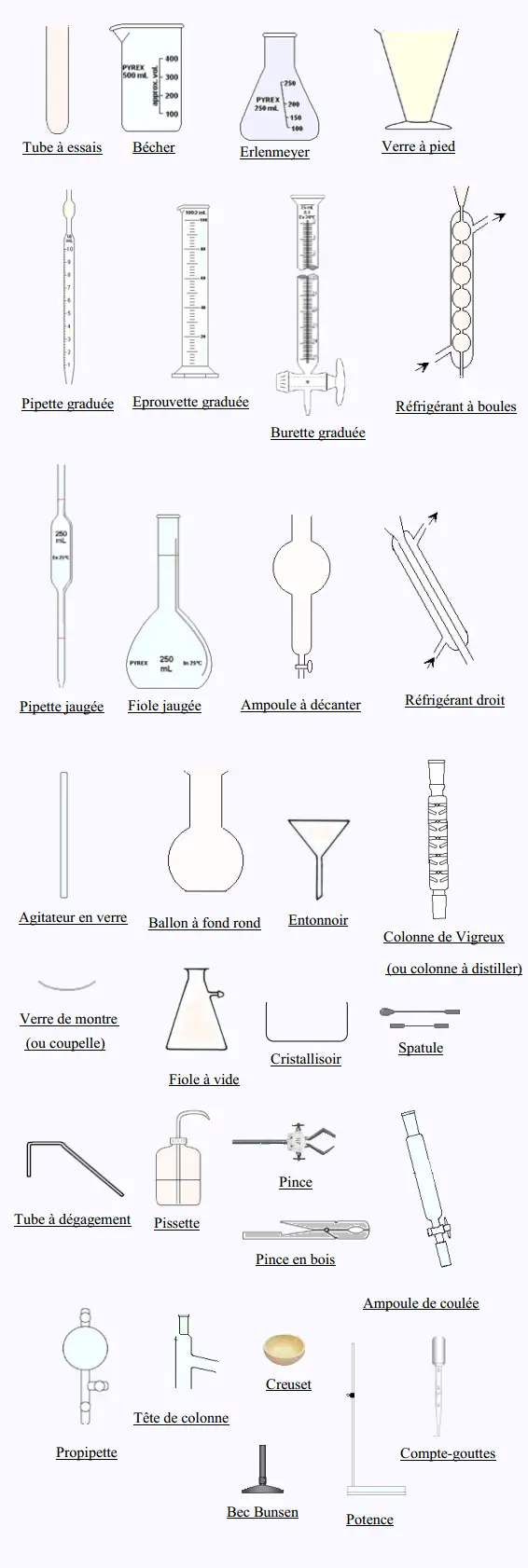

La verrerie au laboratoire de Chimie
1. Tube à essais
Le tube à essais est utilisé pour les réactions de petites quantités de
réactifs. Il peut être muni d'un bouchon et être chauffé s'il est fait en Pyrex.
2. le bécher
Le bécher est utilisé pour stocker une solution, faire des
réactions chimiques, ou des dosages. Ses graduations sont juste d'ordre indicatif.
Il peut être chauffé s'il est fait en Pyrex.
3. L'Erlenmeyer
L' erlenmeyer est utilisé pour les mêmes fonctions que le bécher.
Pour éviter des projections, il est préféré au bécher pour manipuler
des produits chimiques volatils, ou faire des réactions exothermiques.
Ses graduations sont juste d'ordre indicatif.
Il peut être muni d'un bouchon et être chauffé s'il est fait en Pyrex.
4. Le verre à pied
Le verre à pied est utilisé pour récupérer des liquides
quelconques, y compris les eaux de rinçage. Il ne peut pas être chauffé.
5. L'Eprouvette graduée
L' éprouvette graduée est utilisé pour mesurer le volume
d’un liquide avec une précision d'environ 0.5 mL.
On choisi toujours l'éprouvette dont le
volume est le plus proche du volume à mesurer. On note bien
le ménisque lors de la lecture d'un volume.
6. La burette graduée
La burette graduée permet de verser sur mesure des
volumes précis de solution. Elle est principalement utilisée
dans les dosages volumétriques ou pH-métriques.
7. La pipette graduée
La pipette graduée permet de mesurer de petits volumes de liquide avec une
précision moyenne. On l’utilise dans la préparation des solutions, avec une
propipette pour prélever la solution mère.
8. La pipette jaugée
La pipette jaugée rempli les mêmes fonctions q'une
pipette graduée, mais elle permet de mesurer avec précision des petits
volumes de liquide. Elle est marquée d'un ou deux traits de jauge.
Les pipettes jaugées couramment utilisées sont de 2.0 mL, 5.0 mL, 10.0 mL et 20.0 mL.
9. La fiole jaugée
La fiole jaugée permet de mesurer un volume liquide avec une bonne précision.
Les fioles couramment utilisées sont de 50.0 mL, 100.0 mL et 200.0 mL. Elle est
utilisée pour la préparation de solutions de concentrations données.
10. L'agitateur
L' agitateur en verre est une simple baguette de verre utilisée
pour agiter afin d'homogénéiser un mélange.
11. Le ballon à fond rond
Le ballon à fond rond est utilisé pour faire chauffer un milieu réactionnel.
12. L' ampoule à décanter
L' ampoule à décanter permet de séparer deux liquides
non miscibles puis de les récupérer.
13. Le réfrigérant droit
Le réfrigérant droit est utilisé dans les montages de distillation
pour refroidir et à condenser les vapeurs par un courant d’eau froide. Le condensat
est recueilli, par gravité, à la sortie du tube.
14. Le réfrigérant à boules
Le réfrigérant à boules est utilisé dans le montage du
chauffage à reflux. Monté verticalement au-dessus d’un ballon, il
permet de refroidir et de condenser les vapeurs qui se forment
lors du chauffage. Par gravité, le condensat retombe dans le milieu
réactionnel et évite ainsi les pertes de matière.
15. La colonne de Vigreux
La colonne de Vigreux est une colonne à distiller. Elle est
utilisée dans le montage de distillation fractionnée. Il sert à séparer
deux liquides miscibles portés à ébullition en purifiant
progressivement, au cours de la montée, les vapeurs du liquide le plus volatil.
16. L'Entonnoir
L' entonnoir permet de verser un liquide dans un flacon à col étroit en
évitant les pertes.
17. Le cristallisoir
Le cristallisoir est un récipient en verre épais qui permet de
stocker une quantité d'eau. Il ne peut pas être chauffé.
18. Le verre de montre
Le verre de montre (ou coupelle) sert à entreposer de
petites quantités de solides à l’état divisé. Il
est aussi utilisé lors de la pesée de ces petites quantités. Il ne peut pas être chauffé.
19. La fiole à vide
La fiole à vide est utilisée pour la filtration sous vide . C'est un
erlenmeyer en verre épais disposant d'une ouverture latérale. La fiole est reliée
par un tuyau épais à une trompe à eau pour y créer un vide.
partiel.
20. L'ampoule de coulée<
L' ampoule de coulée est utilisée pour verser un réactif au goutte
à goutte, limitant ainsi les risques d’emballement dans le cas d’une réaction
fortement exothermique.
21. Le tube à dégagement
Le tube à dégagement est un tube de verre coudé
s'adaptant à l'ouverture d'un tube à essais par l’intermédiaire d’un bouchon,
et permettant soit de recueillir les gaz formés, soit de diriger ces gaz
vers un autre milieu
réactionnel.
22. La tête de colonne
La tête de colonne est une pièce de verre s’adaptant verticalement sur un
ballon ou une colonne de Vigreux et, latéralement, sur un réfrigérant droit.
Elle est utilisée dans les montages de distillation.Sa partie supérieure peut recevoir un thermomètre.
23. La propipette
La propipette (poire aspirante) s'adapte sur une pipette
jaugée ou graduée et sert à y créer une dépression.
Cette dépression permet au liquide pipeté de monter dans la pipette. Elle
permet ensuite de maintenir le liquide puis de le laisser couler.
24. Le pipeteur
Le pipeteur < rempli les mêmes fonctions que celles
d'une propipette.
25. L'entonnoir Büchner
3. Entonnoir Büchner
L'entonnoir Büchner se place dans l'encolure d'une fiole à vide
lors d'une filtration sous vide. Il est généralement fait en porcelaine.
Il s'associe à un joint conique pour assurer l'étanchéité.
26. La trompe à eau
La trompe à eau est tilisée lors d'une filtration sous vide.
Elle s'adapte sur un robinet d'eau froide et permet de créer, lorsque l'eau
y circule, une dépression dans la fiole à vide à laquelle elle est reliée.
27. La pissette
5.
La pissette est principalement utilisée avec de l’eau distillée.
Elle permet de rincer la verrerie, les électrodes et les sondes
d'un pH-mètre ou conductimètre. Elle sert aussi de compléter les fioles jaugées
jusqu’au trait de jauge.
28. Le Mortier et le pilon
Il sont utilisés pour broyer des corps solides.
29. L'entonnoir à solide
L' entonnoir à solide permet d'introduire une poudre dans une
fiole jaugée.
30. Le creuset
Un creusetest un récipient en matériau réfractaire ou en porcelaine capable de
résister à de fortes températures. On peut y réaliser des réactions très exothermiques
ou y déposer des métaux en fusion.
31. Le compte-gouttes
Le compte-gouttes permet d'introduire un liquide goutte
à goutte dans un milieu réactionnel.
32. Le bec Bunsen
Un bec Bunsen est un brûleur à gaz utilisé pour chauffer de
petites quantités de
liquide.
33. La pince en bois
La pince en bois permet de manipuler la verrerie
chaude. Elle est utilisée pour chauffer le contenu d'un tube
à essai au bec Bunsen.
34. Le chauffe ballon
Le chauffe-ballon (électrique) est un appareil électrique qui
permet de chauffer les ballons. Il est utilisé pour les montages,
notamment à reflux.
35. Le support élévateur
14. Support
Le support élévateur est utilisé dans les montages où on
a besoin de régler la hauteur.
36. Le valet
Le valet est un support spécifique destiné à maintenir horizontalement
un ballon à fond rond.
37. L'agitateur magnétique
L'agitateur magnétique permet d'homogénéiser
un mélange de façon automatique. Il est très utile pour les agitations qui durent longtemps.
C'est le cas des préparations d'une solution à partir d'un composé solide qui se dissout
difficilement, ou des dosages conductimétriques ou pH-métriques.
On met un barreau aimanté dans le récipient qui contient le mélange à homogénéiser.
Le récipient se place sur l'agitateur. On retire le barreau aimanté du mélange à
l'aide d'une tige dont l'extrémité est aimantée.
.
38. La potence
La potence set à suspendre les éléments d'un montage.
Les différentes pièces de verrerie sont
maintenues à l'aide de pinces, elles-mêmes fixées sur une ou plusieurs potences à
l'aide de noix de serrage.
39. Les noix de serrage
La noix de serrage permet de fixer à une potence une pince
métallique supportant de la verrerie dans un montage de chimie.
40. La pince
La pince permet de tenir les différentes parties d'un montage
pour en assurer la stabilité.
Les pinces sont faites en métal et parfois recouvertes d'une matière plastique
pour protéger la verrerie,
41. La spatule
La spatule permet de prélever un solide en poudre fine, ou en copeaux,
de manière à éviter le contact direct avec le solide.
42. Le bouchon
Le bouchon permet de fermer un récipient, notamment un tube à essais, ou
un erlenmeyer, ou un ballon. Ils sont de diamètre et de hauteur variables.
Certains bouchons possèdent un ou plusieurs trous pour communiquer
des gas d'une verrerie à l'autre.
|
