Sciences Physiques :
Électricité
Les électro-aimants et les dispositifs relatifs

1. Définitions

Un electro-aimant est dispositif (machine ou appareil) électrique qui sert à produire un champ magnétique sur commande.

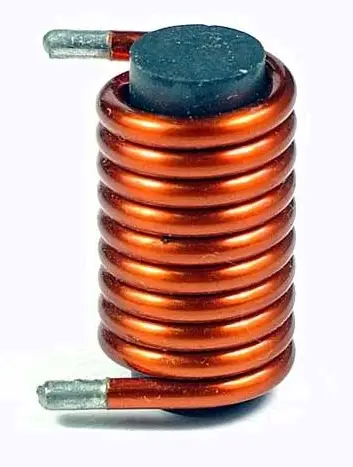

Il est constitué d'une bobine (ou solénoide) parcouru par un courant électrique en série avec un interrupteur électrique.

Pour canaliser et renforcer ce champ magnétique produit, on insert à l'intérieur de la bobine un barreau ou noyau de fer doux

Il est, en général, utilisé dans un circuit électrique pour déplacer une lamelle métallique fléxible à proximité de la bobine. On le trouve dans les sonneries électriques, les relais, les disjoncteurs, etc ...

Lorsque le circuit es fermé, le champ magnétique attire ou repousse la lamelle. Celle-ci ouvre ou ferme alors ce circuit ou un autre circuit indépendant.

Le fer a la propriété d'être ferromagnétique. C'est à dire qui peut s'aimanter. L'aluminium n'est pas ferromagnétique.

Le fer doux ou acier doux a la propriété de s'aimanter facilement et de perdre rapidement son aimantation une fois qu'il n'est plus soumis à un champ magnétique.

Les matériaux magnétiques durs servent à réaliser des aimants permanents. Ils conservent leur aimantation et donc ne se démagnétisent pas.

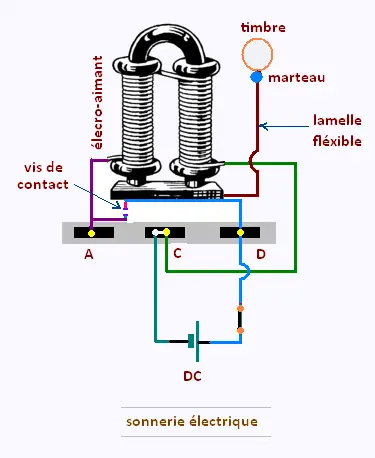

2.Sonnerie électrique

Lorsque le circuit se ferme, la lamelle , attirée par l'électro-aimant, se soulève et le marteau tappe la timbre.

Mais au moment où ceci se produit, le circuit s'ouvre et l'électro-aimant relache la lamelle qui ferme le circuit. Ainsi le cycle se poursuit. On entend la sonnerie électrique.

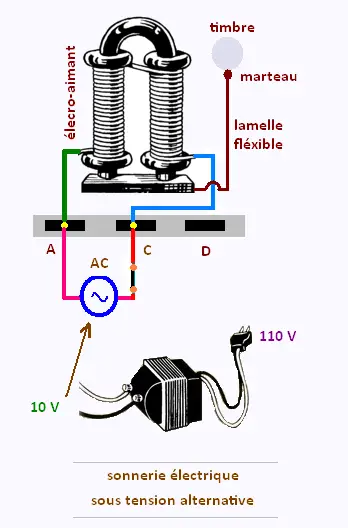

Cette sonnerie peut aussi bien fonctionner en alternatif. Le montage est le suivant:

Pour une tension de fréquence 60 Hz, la lamelle est attirée 30 fois et est repoussée 30 fois en une seconde. On entend la sonnerie électrique.

Toujours bien adapter la sonnerie à la tension.

En général, les sonneries fonctionnent sous 10 ou 12 Volts et les carillons fonctionnent sous 16 Volts.
