Sciences Physiques :
Électricité
Les interrupteurs
1. Les interrupteurs
un interrupteur est un dispositif de commande qui permet
d'ouvrir ou de fermer un circuit. Il a donc pour effet de couper ou de
rétablir le courant électrique dans le circuit.
En d'autres termes, un interrupteur permet de contrôler la circulation du courant,
en permettant l'ouverture ou la fermeture du circuit électrique.
Le courant circule losqu'il quitte la source d'alimentation et y revient entièrement en
parcourant une boucle fermée. Si la boucle n'est pas fermée, le courant ne peut circuler.

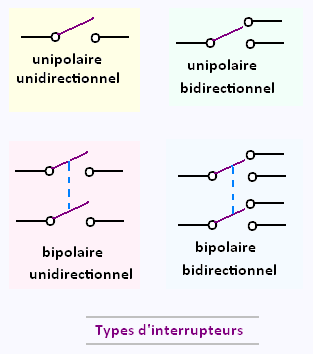

2. Les types d'interrupteurs
Il existe plusieurs types d'interrupteurs, classés selon leurs
caractéristiques. Un interrupteur peut être :
• unipolaire-unidirectionnel,
• unipolaire-bidirectionnel,
• bipolaire-unidirectionnel, ou
• bipolaire-bidirectionnel.
Un interrupteur unipolaire permet de contrôler un seul circuit.
Un interrupteur bipolaire contrôle deux circuits.
Un interrupteur unidirectionnel n'offre qu'une seule direction
de passage aux électrons.
Cet interrupteur est soit en position ouvert soit en position fermé.
Un interrupteur bidirectionnel offre deux directions
de passage distinctes aux électrons.
Selon la position de l'interrupteur, le chemin parcouru par les électrons sera différent.

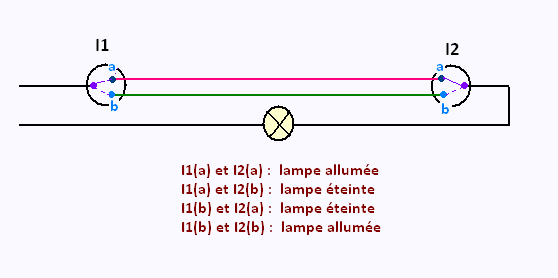

Ce type d'interrupteur constitue l'élément essentiel d'un
va-et-vient électrique.
Les interrupteurs sont fabriqués selon plusieurs formes:
à levier, à bouton-poussoir, à bascule ou à lame, à commande magnétique,
à commande infrarouge, ou à commande à pression.
|
