Sciences Physiques 2: Électricité:

Exercices sur la loi d'Ohm

Exercice 1 résolu

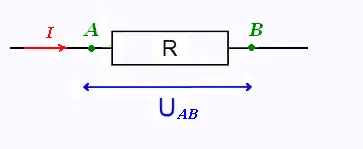

La tension aux bornes d'un conducteur ohmique AB est U_AB = 1.95 V.

L'intensité du courant qui traverse ce dipôle est I = 65 mA.

a) Donner la définition d'un dipôle électrique.

b) Donner la définition d'un conducteur ohmique.

c) Quel est le sens du courant qui traverse ce dipôle.

d) Calculer la résistance de ce conducteur ohmique.


a) Le dipôle électrique est un composant électrique qui possède deux bornes.

Un générateur, une lampe, un interrupteur, ou une DEL sont des dipôles.

b) Un conducteur ohmique est un composant électrique qui vérifie la loi d'Ohm :

U = R x I

I est l'intensité du courant, en ampères, qui traverse le conducteur,
U est la tension, en volts, entre les bornes du conducteur, et
R la résistance du conducteur.

On appelle un conducteur ohmique une résistance.

La courbe représentative de la caractéristique d'une résistance est une droite passant par l'origine du repère.

c) La valeur de la tension U_AB = 1.95 V aux bornes du dipôle AB est positive:

U_AB > 0
U_A - U_B > 0
U_A > U_B

Le potentiel électrique du point A est plus élevé que le potentiel électrique du point B.

On sait que le courant descend les potentiels, c'est à dire qu'il se déplace d'un potentiel plus élevé vers un potentiel plus bas.

Ainsi, le courant se déplace de A vers B .

d) D'après la loi d'ohm:

U_AB = R x I

D'où R = U_AB/I = 1.95 V/ 0.065 A = 30 Ω

R = 30 Ω

Exercice 2

Calculer

1. La résistance d’une lampe sous 200 V , 0.25 A,

2. L'intensité du courant electrique qui traverse un circuit de résistance égale à 550 Ω et connecté sous une tension de 120 V ,

3. La résistance d'un fer à repasser sous un voltage est à 140 V traversé par un courant est à 2.66 A,

4. la tension aux bornes d'une lampe de résistance 1kΩ traversée par un courant de 1 mA,

5. L'intensité du courant qui traverse le démarreur d'une voiture sous 24 V ayant une résistance 0.20 Ω

Exercice 3

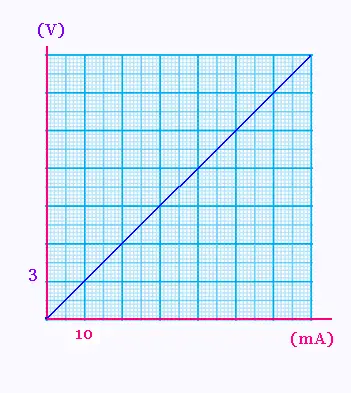

La caractéristique "intensité-tension" d'un dipôle ohmique est la sivante:

Échelle :

• 1 cm pour 10 mA sur l’axe des abscisses (axe horizontal)
• 1 cm pour 3 V sur l’axe des ordonnées (axe vertical)



3.1. Par lecture graphique, quelle est la valeur de l’intensité du courant lorsque la tension appliquée aux bornes de la résistance vaut 12 V (laisser apparaître les traits de construction) ?

3.2. Toujours par une lecture graphique, quelle est la tension aux bornes de la résistance lorsque l’intensité du courant qui la traverse vaut 60 mA (laisser apparaître les traits de construction) ?

3.3. Quelle est la valeur de la "résistance" étudiée?
