Sciences Physiques :
Noeuds et branches dans
un circuit en dérivation
1. Noeuds et branches dans un circuit
en dérivation
Un circuit en dérivation comporte toujours des noeuds et
des branches.
1. un noeud
Un noeud est un point du circuit auquel sont reliés au moins deux bornes de
deux dipoles différents.
Un noeud relie au moins deux fils de connexion.
2. une branche
Une branche est une partie du circuit électrique située
entre deux nœuds consécutifs.
Un circuit éléctrique en dérivation comporte:
• La branche principale qui est la branche qui contient le générateur
du circuit électrique, et
• Les branches dérivées (ou secondaires) qui ne contiennent
que des récepteurs.
Les branches sont désignées à l'aide des lettres des noeuds entre
lequels se trouve la branche et le symbole du dipole concerné.
2. Exemple

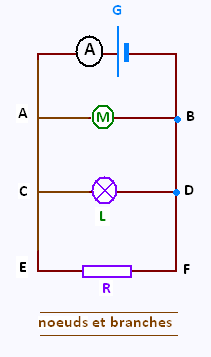

Dans cet exemple, le circuit electrique en dérivation
comporte :
• La branche principale: AGB, et
• Les branches dérivées:
AMB, CLD, et ERF.
|
