Sciences Physiques :
Tension alternative périodique
tension sinusoidale
Les tensions alternatives périodiques
Un alternateur est un génerateur de tention alternative. Son symbole est
Lorsque le rotor (aimant ou élctroaimant) d'un alternateur tourne avec
une basse fréquence, on peut mettre en évidence une tension et un courant
alternatifs.
Le changement de sens du courant alternatif peut être
observé dans un circuit comportant un générateur de tension
alternative et deux Diodes Electro Luminessentes (DEL)
branchées en dérivation dans des sens opposés.
Voici ce circuit. On ajoute une résistance pour protéger les DEL.
• Dans le sens passant, la DEL laisse passer le courant et brille.
• Dans le sens non passant (ou bloquant), elle ne laisse pas passer
le courant et ne brille pas.
On peut observer dans ce circuit que l'une des diodes brille alors
que l'autre reste éteinte. Altérnativement, la situation s'inverse:
la diode qui brillait s'éteint et l'autre s'allume.
Lorsque l'une des DEL est dans le sens passant l'autre est bloquante.
Lorsque le sens du courant s'inverse la DEL bloquante laisse passer
le courant et celle qui était dans le sens passant devient bloquante.
On note bien que lorsque le courant change de sens trop rapidement, donc
de fréquence très élevée, le clignotement des DEL n'est plus perceptible
et les DEL semblent briller continuellement.
Caractéristiques d'une
tension alternative périodique
Une tension alternative périodique se caractérise par sa période
et son amplitude. Cette tension est généralement une
tension alternative périodique sinusoïdale.
Une sinusoïdale est une courbe de la fonction mathématique sinus.
1. La période

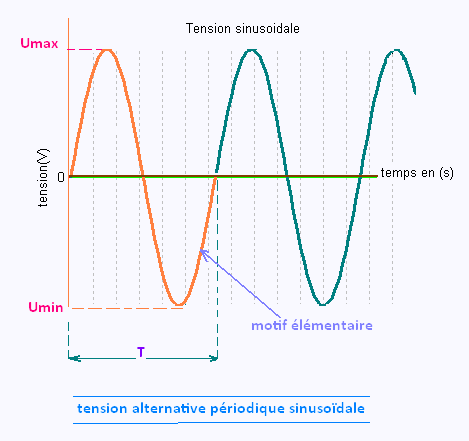

Une représentation graphique les variations de la tension au cours
du temps montre qu'une partie de cette courbe se répète régulièrement:
• La plus petite partie qui se répète est appelée motif élémentaire, et
• La tension est dite périodique.
Cette tension périodique est caractérisée par sa période:
La période correspond à la durée d'un motif élémentaire.
Elle s'exprime en secondes et se note T.
2. L'amplitude
L'amplitude d'une tension alternative est sa tension maximale.
La tensions maximale, notée Umax correspond à la valeur de tension
la plus élevée. La tension minimale notée Umin correspond
à la valeur de la tension la plus faible.
Pour une tension alternative périodique sinusoïdale, les valeurs
des tensions maximale et minimale ont leurs valeurs opposées: Umin = - Umax.
|
