Mesure des tensions alternatives périodiques
Mesure d'une tension efficace
La tension alternative change d'amplitude au cours du temps. On
ne peut donc pas la mesurer. On défini alors la tension efficace
d'une tension alternative comme la tension continue qui produirait
les mêmes effets.
Exemple: Une tension continue de 12 V et une tension alternative de valeur
efficace 12 V produiront un même éclat sur une lampe.
On mesure une tension efficace avec un voltmètre. On peut
aussi la calculer au moyen de la tension maximale.
1. Mesure d'une tension efficace
avec un voltmètre
On mesure une tension efficace avec un voltmètre de tension
alternative.
Avec un multimètre, on place le sélecteur en mode voltmètre alternatif.
Ce mode voltmètre alternatif est repéré grâce au symbole ≈.
La lecture d'une tention alternative sur le voltmètre est toujours
sa tention efficace. On la note Ueff.
2. Calcul d'une tension efficace
La tension efficace est liée à la tension maximale par la relation:
Connaissant la tension maximale d'une tension alternative, on
peut calculer sa tension efficace: Ueff= Umax /√2.
C'est la mesure que l'on fait sur l'oscillographe.
En mesurant une tension efficace avec un voltmètre
on peut donc en déduire la tension maximale Umax= Ueff x √2.
De manière analogue, on défini l'intensité efficace qui est liée à
l'intensité maximale par la relation:

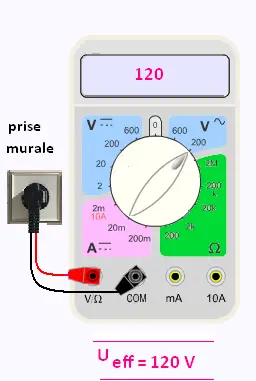

La valeur efficace de la tension d'une prise murale du secteur est de 120 V.
|
