Sciences Physiques :
La production d'électricité
Courants et tensions
Les termes

1. Dipôle

Un dipôle est un composant électrique qui possède deux bornes.

Exemples: Les lampes, les interrupteurs, les générateurs, les piles, les diodes, les DEL, les résistances et les moteurs sont des dipôles.

2. Tension variable

Une tension est une grandeur électrique mesurée entre les deux bornes d'un dipôle.

Une tension continue est constante au cours du temps. Une tension variable change au cours du temps.

Exemples: la tension d'une pile est constante = 1.5 V. La tension d'une prise murale domestique est variable. Elle change de valeur 60 fois par seconde.

On représente les variations de la tension variable au cours du temps par une courbe.

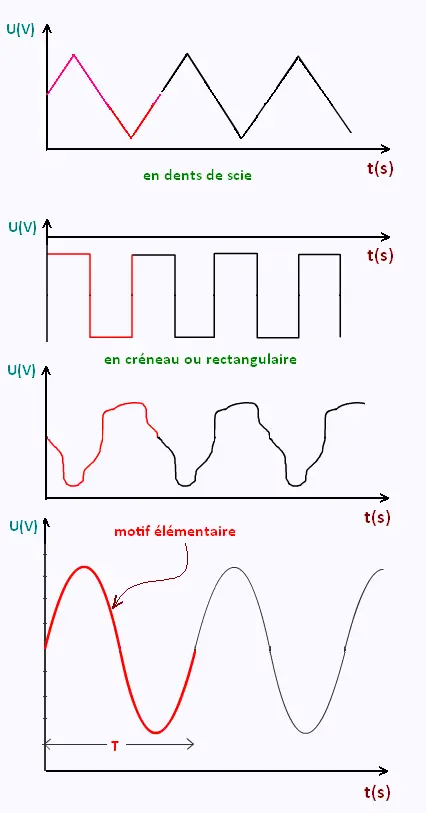

3. Tension périodique

La nouvelle lune est un phénomène périodique. Ce phénpmène se répète chaque mois, douze fois par année.

Une grandeur physique est périodique si elle se répète régulièrement au cours du temps.

Dans sa représentation graphique, une tension est périodique si une partie de sa courbe se répète régulièrement.

La plus petite partie de la courbe qui se répète régulièrement est appelée motif élémentaire.

Une période est la durée du motif élémentaire.

une tension périodique est une tension variable qui possède une période.

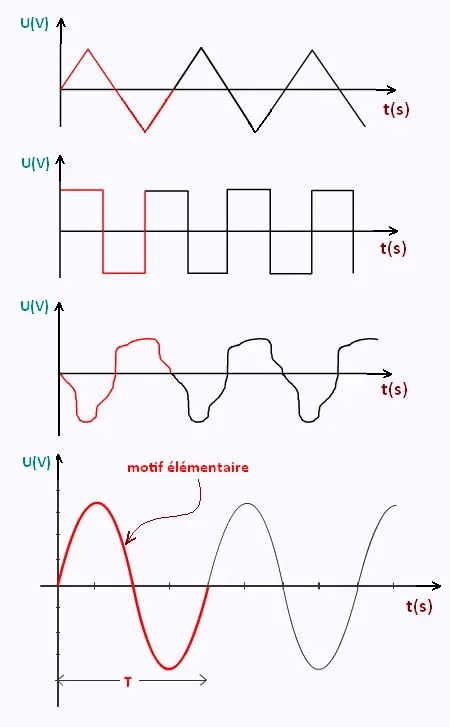

4. Tension alternative

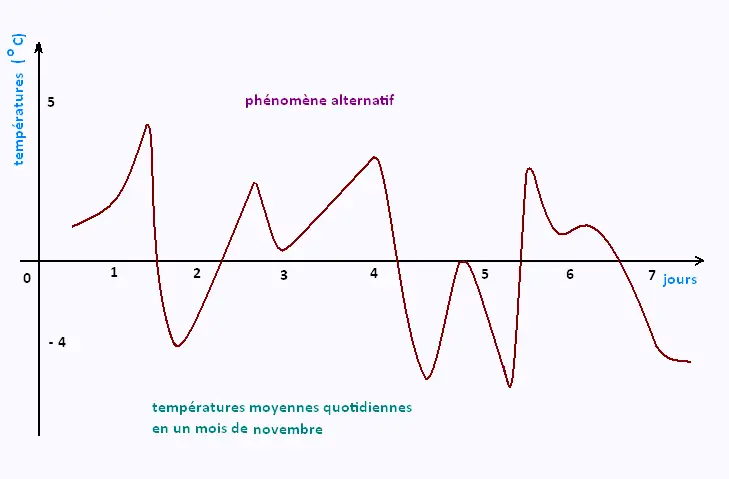

Voici un phénomène alternatif. Il s'agit de la variation de la température. Sa courbe montre des alternances positives et négatives.



Une phénomène est alternatif lorsqu'il prend alternativement des valeurs positives puis négatives.



Une tension alternative est une tension variable qui prend alternativement des valeurs positives puis négatives.

Un courant alternatif est un courant d'intensité variable qui circule alternativement dans un sens puis dans l'autre.

Les tensions et courants alternatifs sont en général produits grâce à des alternateurs.

5. Tension sinusoidale

Une tension sinusoïdale est une tension qui varie selon la fonction mathématique sinus.

La fonction sinus est une fonction alternative est périodique spéciale.

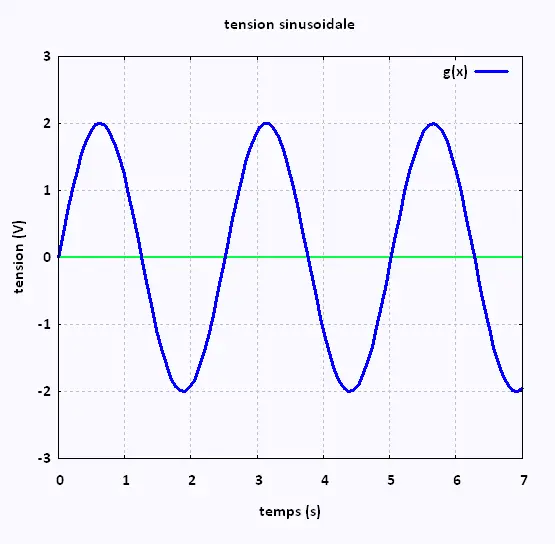

Voici la courbe d'une tension sinusoidale:

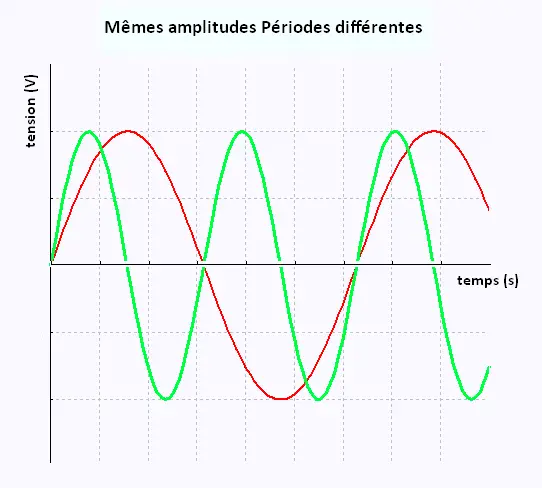

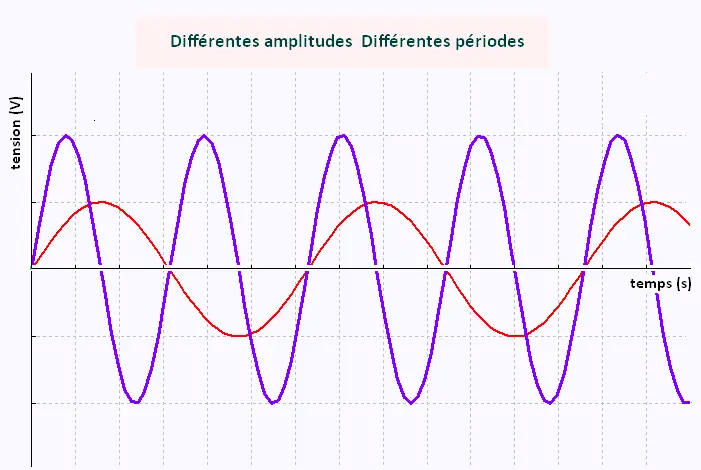

6. Divers tension sinusoidales

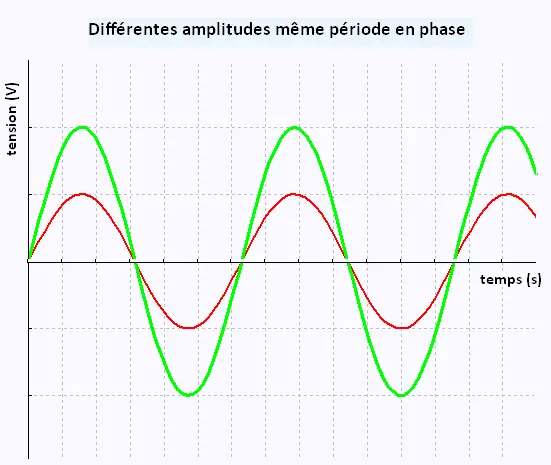

Deux tensions en phase sont deux tensions qui ont la même phase et la même fréquence. Elles passent donc toutes les deux en même temps par 0 et atteignent en même temps leur maximum et minimum.

Deux tensions en phase sont deux tensions qui ont une même période et qui ne sont pas décalées dans le temps.

On peut aussi définir deux tensions en phase comme suit:

Deux tensions en phase sont deux tensions qui ont une même période et qui passent en même temps par 0.

a)



b)

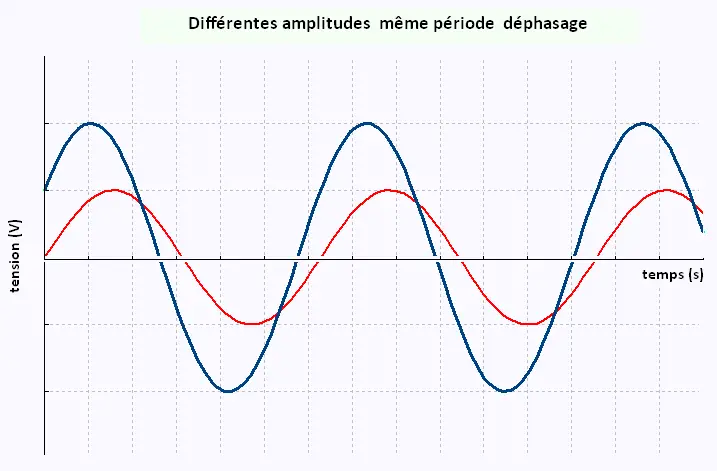

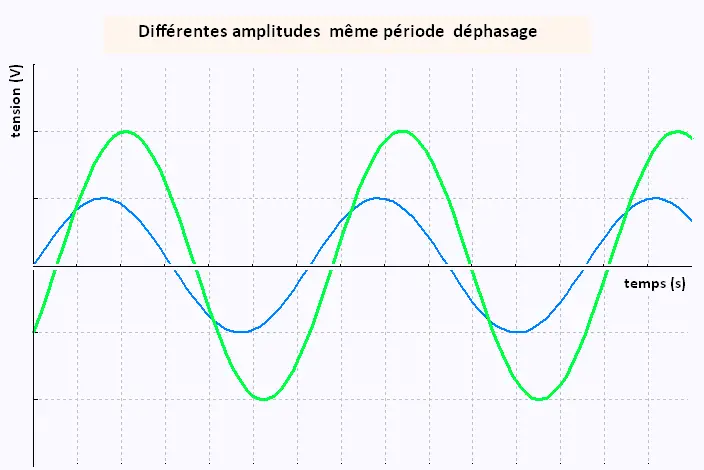

c) Deux tensions déphasées sont deux tensions qui n’ont pas la même phase : elles sont donc décalées dans le temps l'une par rapport à l'autre.




d)



e)

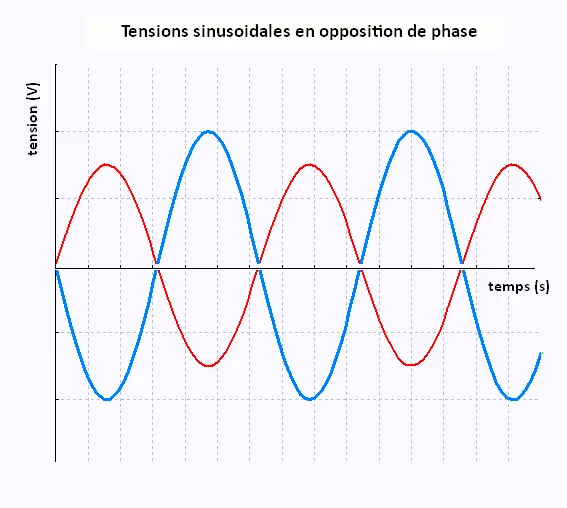

f) Un cas particulier de deux tensions déphasées : deux tensions en opposition de phase.

Ce sont deux tensions qui sont déphasées mais elles passent en même temps par 0 et que lorsque l’un passe par un minimum, l’autre passe par un maximum (et inversement).

6. Résumé

• Une tension continue est une tension constante au cours du temps.

• Une tension alternative est une tension variable prenant alternativement des valeurs positives et négatives. De même, un courant alternatif est un courant variable qui change régulièrement de sens.

• Une tension périodique est une tension dont la courbe représentant les variations du temps se reproduit identiquement à elle-même : il y a répétition d’un motif élémentaire.

• La période est la durée du motif élémentaire.

• Une tension sinusoïdale est une tension dont la courbe représentant la tension au cours du temps est une sinusoïdale.

• Deux tensions sont en phase lorsqu'elles ont une même période et passent en même temps par 0.
