Mathématiques S:

Les échelles sur une règle à calcul

Les échelles sur une règle à calcul

On rapelle qu'un module est une graduation [a, b] de rapport b/a = 10 (base 10) , donc de longueur logarithmique égale à 1.

Exemple:

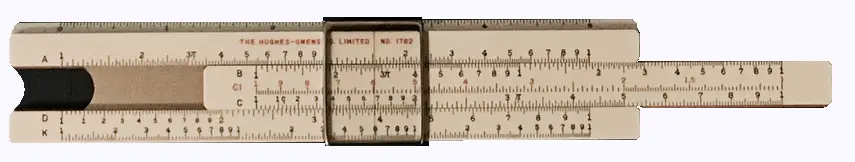

Sur une règle à calcul simple , on trouve 6 échelles, chacune repérée par une lettre:

• C et D sont les mêmes. Chacune est formée d' un seul module [1-10]. Ce sont des échelles logarithmiques graduées de 1 à 10 : ce sont les unités.

• A et B sont les mêmes. Chacune comporte deux modules [1,10][10,100]. Ce sont des échelles logarithmiques graduées de 1 à 100 : ce sont les carrés.

• Cl est la même que C et D mais de droite à gauche : c’est l’échelle des inverses. Elle est souvent rouge.

• K est une échelle qui comporte trois modules [1,10][10,100][100,1000]. C'est une échelle logarithmique graduée de 1 à 1000 : ce sont les cubes.



Du côté verso de la règle, on trouve 3 échelles: S, L et T.

S est l'échelle des sinus, L celle des logs, et T celle des tangentes.
