Mathématiques 2: Geométrie: Les Perspectives:
Les projections centrales

Les projections centrales

Une projection centrale fournit une image plane d'un objet tridimensionnel avec un effet visuel qui donne un effet de profondeur

La projection centrale conserve l'alignement et l'intersection, mais ne conserve ni le parallélisme ni les rapports de distance.

Les projections centrales font l'objet d'une perspective à un point de fuite ou perspective à deux points de fuite.

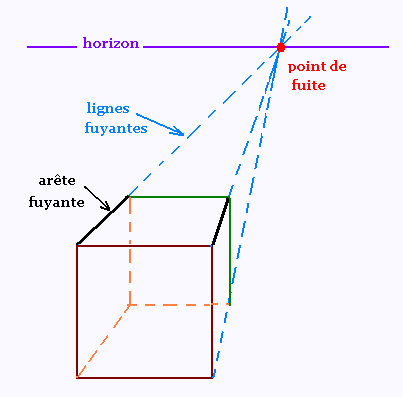

1. Perspective à un point de fuite

On la costruit de la façon suivante:

1. Dessiner UNE FACE de l’objet sur le plan,

2. Construire les fuyantes à partir des sommets de cette face en les reliant au point de fuite.

Les arêtes horizontales et les arêtes verticales sont parallèles entre elles.

L'angle de fuite et le coefficient de réduction dépendent de la construction. .

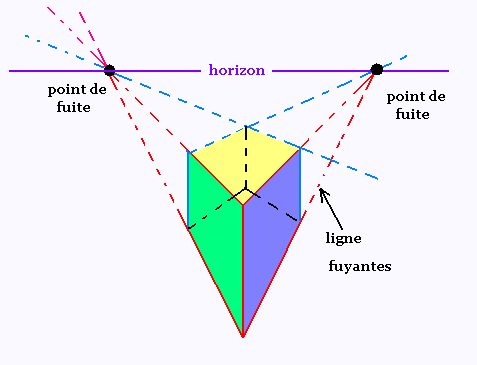

2. Perspective à deux points de fuite

On la construit de la façon suivante:

1. Dessiner une ARÊTE verticcale de l’objet sur le plan,

2. Construire les fuyantes à partir des extrémités de cette arête en les joignat aux points de fuite.

Seulement les arêtes verticales sont parallèles entre elles.

L'angle de fuite et le coefficient de réduction dépendent de la construction.
