Mathématiques 2: Geométrie: Les Perspectives:
Résumé et définitions

Résumé

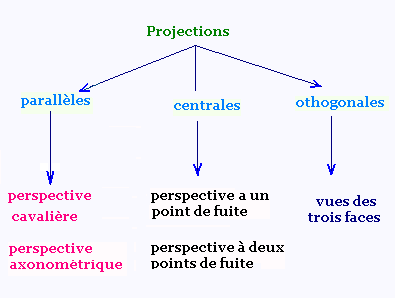

projection parallèle

Dans la perspectice cavalière, on commence par dessiner une FACE frontale et on respecte le parallélisme. L'angle de fuite est 45°. Le coefficient k de réduction des fuyantes varie de 0.5 à 0.7 (0 < k < 1).

Dans la perspectice axonométrique (isométrique), on commence par dessiner une ARÊTE et on respecte le parallélisme . L'angle de fuite est 30°. Le coefficient des réduction des fuyantes est égal à 1.


projection centrale

Dans la perspectice centrale ou conique à un point de fuite, on commence par dessiner une FACE frontale et on respecte l'éloignement. L'angle de fuite et Le coefficient de réduction des fuyantes dépend de la construction géométrique.

Dans la perspectice à deux points de fuite, on commence par dessiner une ARÊTE et on respecte l'éloignement. L'angle de fuite et Le coefficient de réduction des fuyantes dépend de la construction géométrique.

Coefficient de réduction = (arête fuyante)/(arête réelle ou réduite à l'echelle).
