Physique :
Ondes - Électricité
Propagation du signal
Modulation et démodulation

1. Introduction

Transmission et réception d’un signal sonore:

Les systèmes de télécommunication ont pour objet de transmettre des informations à l’aide d’un signal qui se propage.

La radio, la télévision, ainsi que la téléphonie usilise le procédé de modulation . C'est la solution la plus efficace. le signal à transmettre est de basse fréquence . Il modifie l’une des caractéristiques d’un signal porteur qui est de fréquence élevé .

La voix est caractérisée par la hauteur qui mesure la qualité d'un son plus ou moins grave ou aigu. La fréquence moyenne atteint 125 hertz (Hz) chez les hommes, 210 Hz chez les femmes, et plus de 300 Hz chez les enfants.

En dessous de 20 Hz, les ondes sont qualifiées d'infrasons et ne sont pas audibles par l'oreille humaine. Au delà de 20 kHz, il s'agit d'ultrasons qui ne peuvent pas non plus être perçus par l'homme.

2. Le principe

comprendre aisément le principe de modulation-démodulation

Il ne pas y avoir une antenne de dimention de 300 km pour capter une voix de fréquence 1kHz qui donnera une longueur d'onde λ = v/f = 300 km. Mis avec de hautes fréquences, c'est réalisable.C'est ici qu'apparait les avantages de la modulation

On confie le signal de BF à une porteuse de HF par modulation. À la réception, on démodule le paquet pour faire sortir le signal BF.

La portée du signal est d’autant plus grande que la fréquence de la porteuse (signal porteur) est élevée. Les antennes sont plus petites et mieux adaptées.

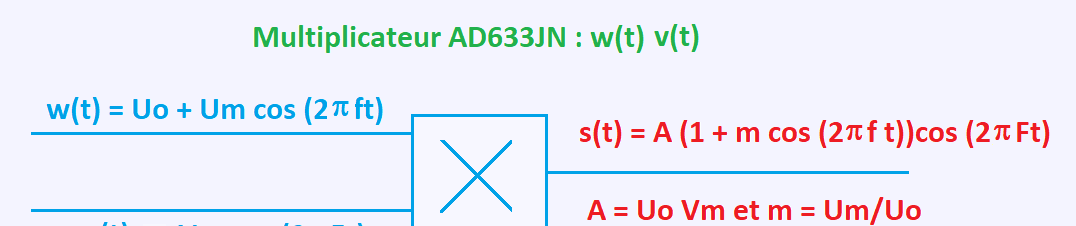

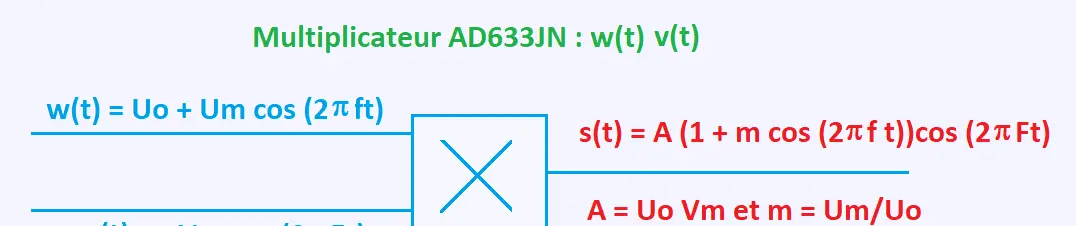

Le signal peut moduler la porteuse de trois façons: Varier sa phase, sa fréquence ou son amplitude. Nous allons étudier ici la modulation la plus simple à mettre en œuvre expérimentalement : la modulation d’amplitude .

3. Visualisation du signal à l'oscilloscope :

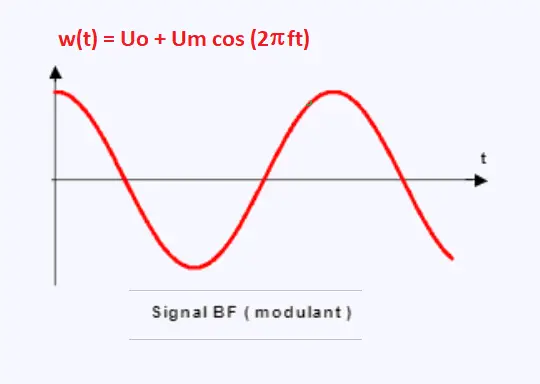

Signal modulant

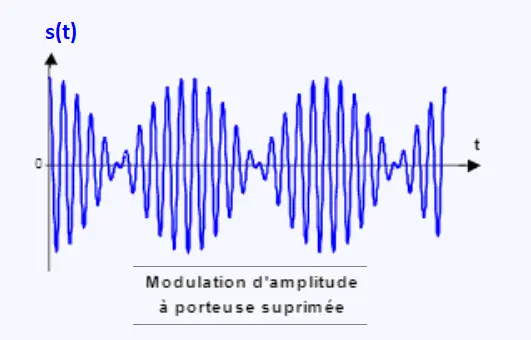

Signal de l'onde porteuse

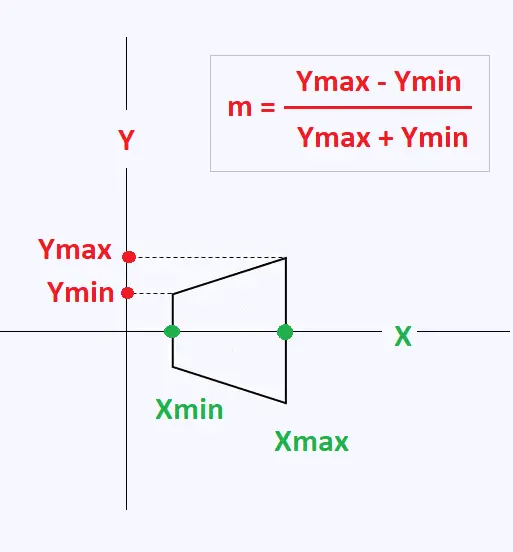

Mesure du taux de modulation :

Dans le mode XY de l'oscilloscope, on aura:

Y = A(1 + (m/Um)X - 1))

X varie par définition de U0 - Um à U0 + Um. Donc Y varie de A - mA à A + mA. Ce qui donne :

Pour une bonne modulation:
• m << 1
• Um/Uo < 1 et
• F >> f ( au moins 10 fois)

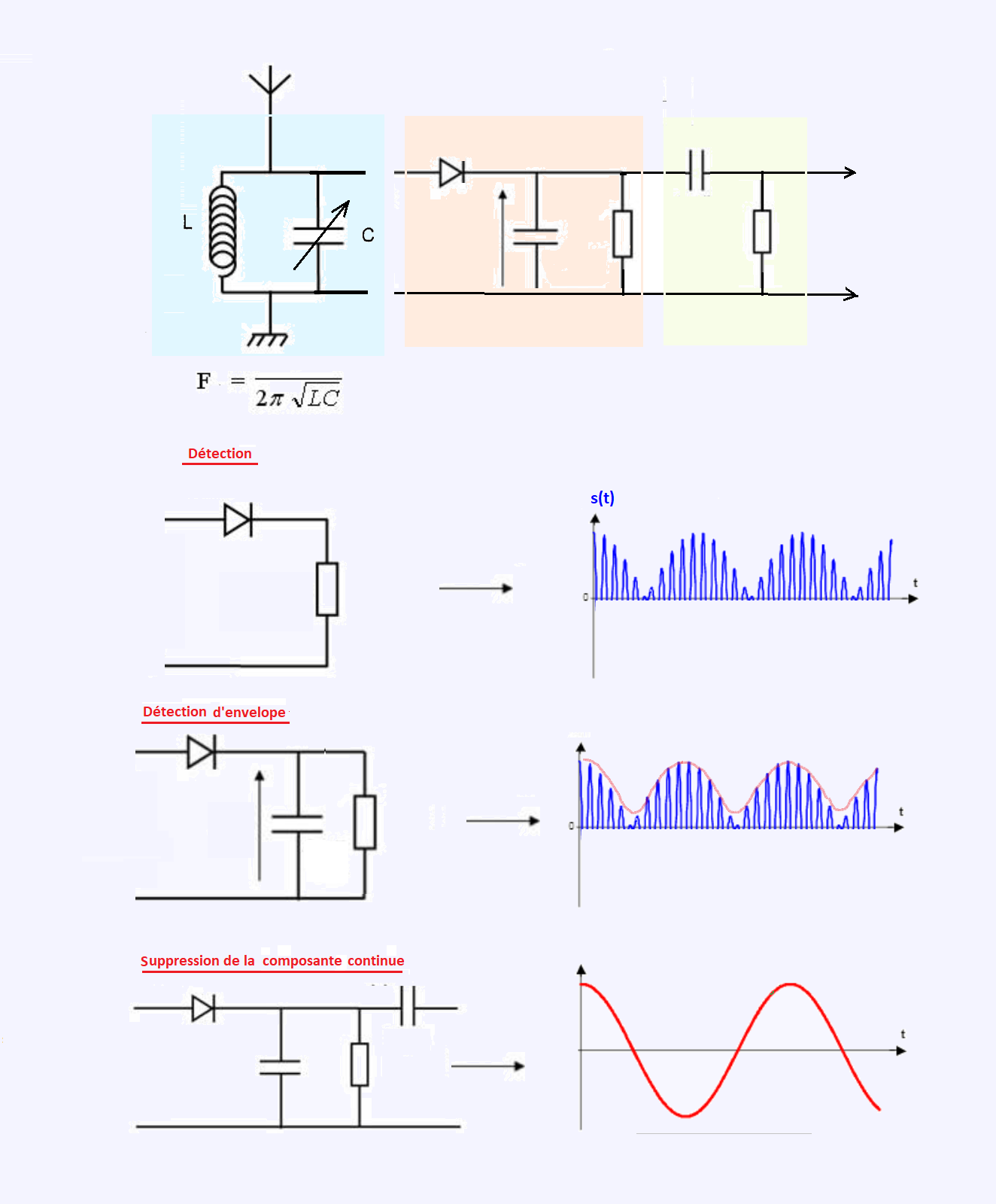

4. II Principe de la démodulation d'amplitude
