Le solénoïde



Un champ magnétique se produit au voisinage d'un fil conducteur à travers lequel circule un courant électrique. Ce lien entre l'électricité et le magnétisme est appelé électromagnétisme.

Exemple: Le solénoïde

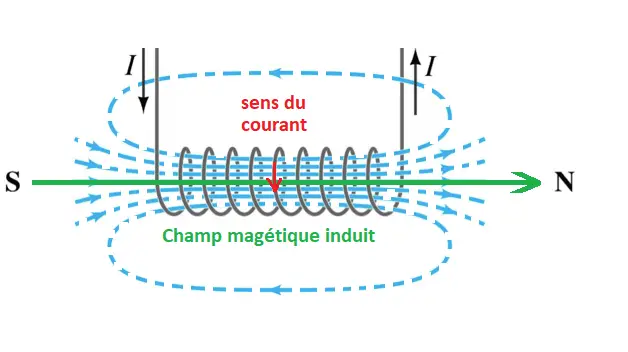

Un solénoide est constitué d'un fil conducteur enroulé en plusieurs boucles et parcouru par un courant électrique.

À l'intérieur du solénoïde, le champ magnétique va du sud au nord. Son intensité est maximum sur l'axe, au centre, du cylindre.

Propriétés du solénoide:

• Le champ magnétique d'un solénoïde peut être commandé par un interrupteur.

• On peut inverser la direction des lignes de champ magnétique d'un solénoïde en inversant la direction du courant électrique.

• On peut modifier l'intensité du champ magnétique d'un solénoïde en modifiant celle du courant éléctrique qui le traverse.

La loi des pôles magnétiques

Deux pôles identiques à proximité l'un de l'autre se repoussent. Deux pôles différents à proximité l'un de l'autre s'attirent.


Application:Mesure de la composante horizontale du champ magnétique terrestre

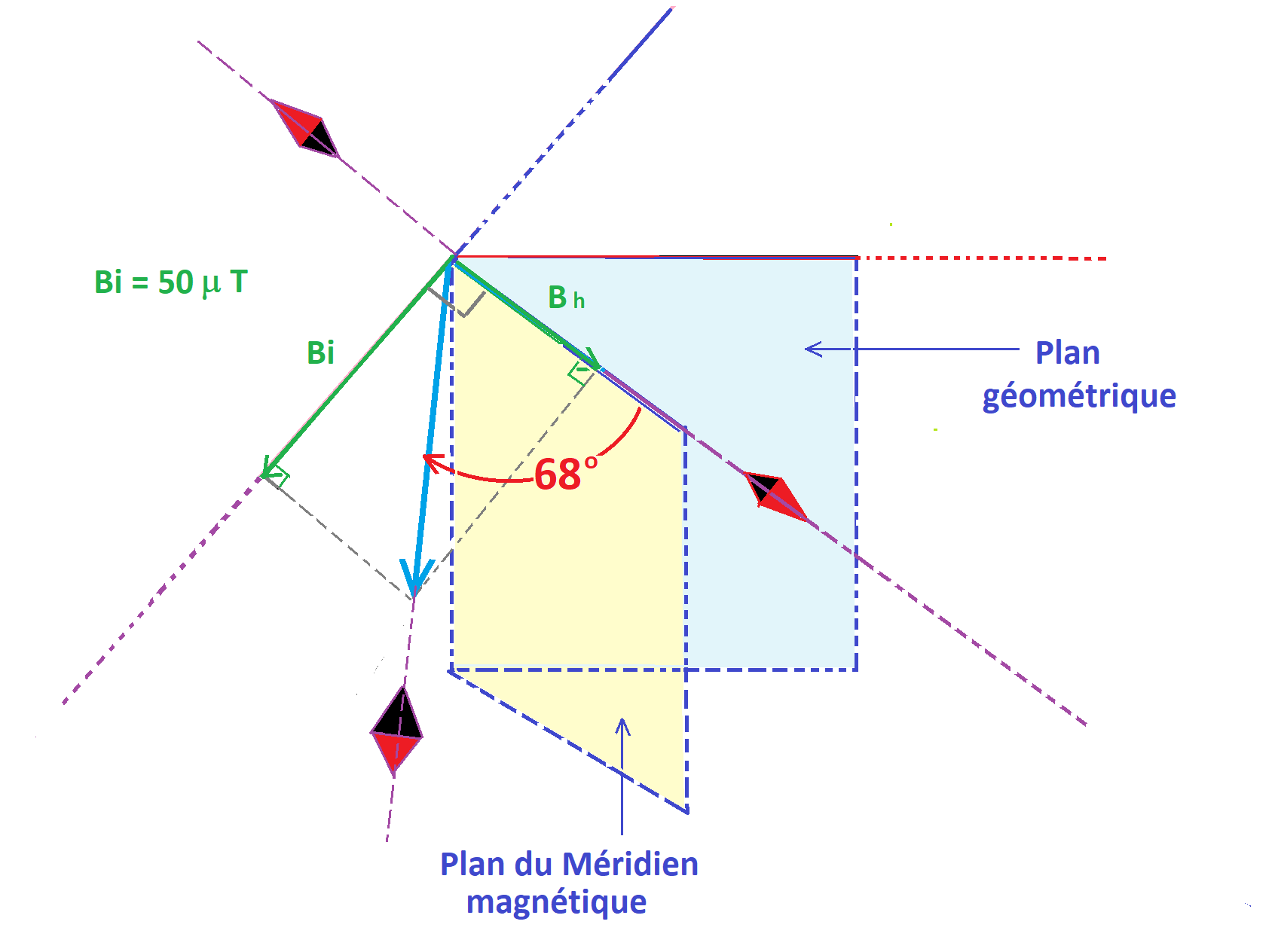

a) Un objet aimanté , comme l'aiguille d'une boussole, posé, sur le plan du méridien magnétiqu e est toujours dirigé selon la direction (sud -> nord) grâce à la présence du champ magnétique terrestre. Ce champ, noté B , possède une composante horizontale.

Si On ferme l'interrupteur, le courant électrique circule dans le solénoide et induit un champ magnétique B_i. Si celui-ci s'oppose B_h et est plus fort que lui, alors l'aiguille va s'inverser de sens et tournera d 'un angle de 180^o, sous l'effet d'un champ magnétique d'intensité B_i - B_v

Si on inverse les sens du courant, l'aiguille reviendra à position d'angle 0, cette fois-ci sous l'effet d'un d'un champ magnétique d'intensité plus grande B_i + B_v

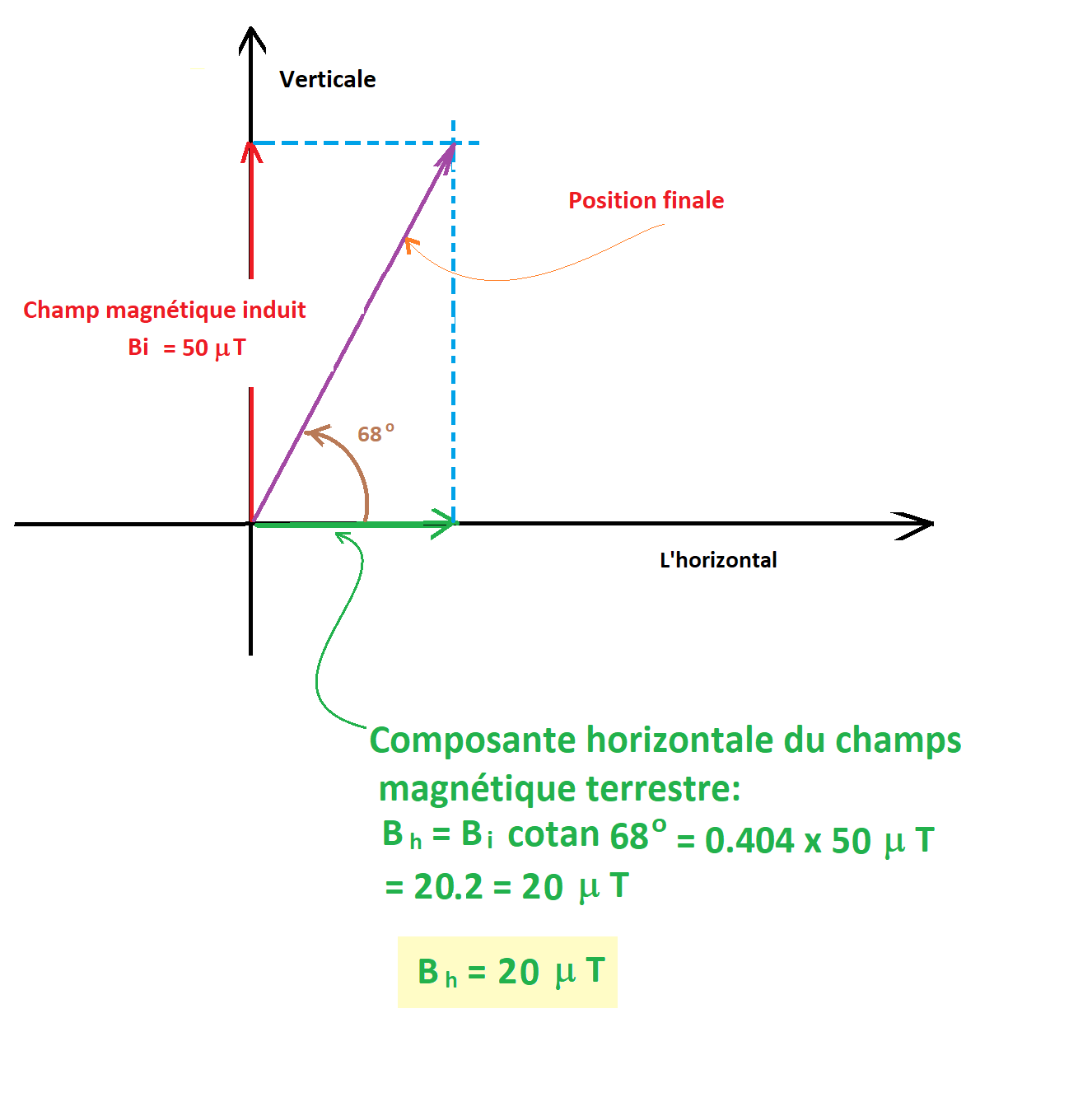

2) Représentation du champ résultant B_i + B_v:



Calcul de la composante verticale du champ magnétique terrestre:

-- Abdurrazzak Ajaja
Avril, 2024
